Bildaufnahme mit Giotto
Videotreiber einstellen
Kameraeinstellungen,
(1. Registerkarte)
Bildeinstellungen,
(2. Registerkarte)
(3. Registerkarte)
(4. Registerkarte)
Videoformate im Größenvergleich
Zeitabstand der Einzelbilder
|
|
Bilder aufnehmen:
Giotto bietet 2 Optionen, um Bilder aufzunehmen:
Bildaufnahme aus einem Videostream (mit
Grabberkarte, TV-Karte oder per Webcam)
Timergesteuerte Aufnahme (per Webcam, hier kann man zwischen .avi File und .bmp
Dateien wählen, die Beschreibung bezieht sich auf Aufnahmen mit der PCVC
740 Pro)
Vorbereitung am Teleskop:Nachführung einschalten, Objekt mit
kurzbrennweitigem Okular (= hohe Vergrößerung) mittig im Teleskop
zentrieren, Okular raus und Webcam mit Okularadapter ins Teleskop
schieben.

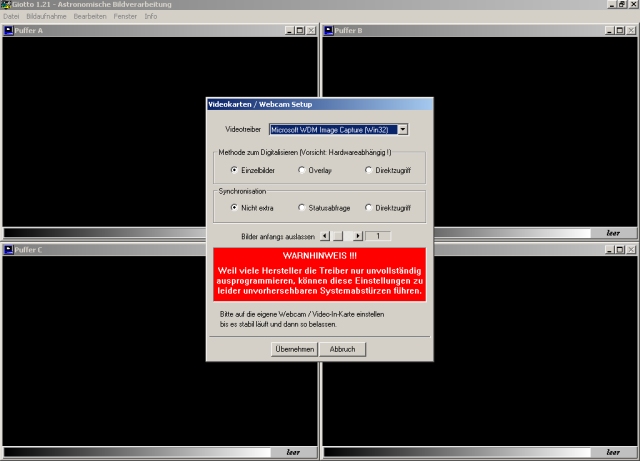

Videotreiber einstellen:
Giotto starten und im Register "Bildaufnahme" auf
"Videosetup" gehen. Treiber für Karte auswählen. (Microsoft WDM
Image Capture (Win 32) bei der Webcam PCVC 740 K von Philips). 2 x
Direktzugriff die Knöpfe setzen). Dann auf "Übernehmen" klickern.
Streikt Giotto, die Einstellung auf "Einzelbilder" und "nicht extra"
setzen und auf "Übernehmen" klickern... Die richtige Einstellung des
Treibers ist normalerweise nur einmal notwendig.

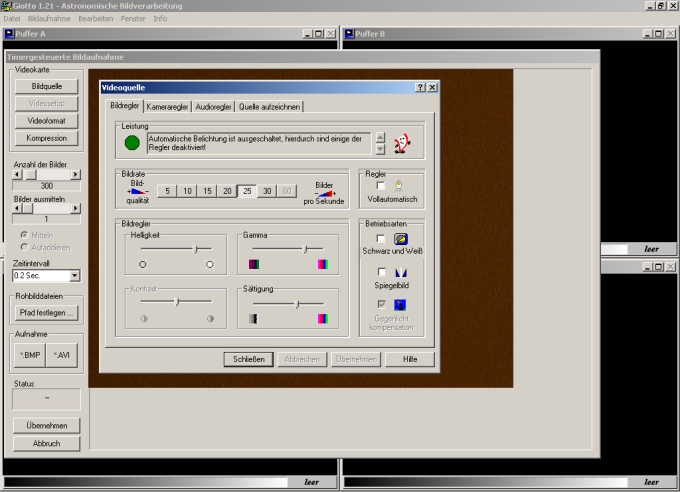

Grundeinstellungen
der Webcam (Bildquelle):
"Bildaufnahme" anklicken, "Timergesteuerte Bildaufnahme"
anklicken, "Bildquelle" anklicken, "Bildregler" anklicken (1. Registerkarte):
Die Bilddarstellung auf 25 oder 30 Bilder pro Sekunde
einstellen
Den Helligkeitsregler nach Rechts bis zum Anschlag schieben
Häckchen bei s/w setzen

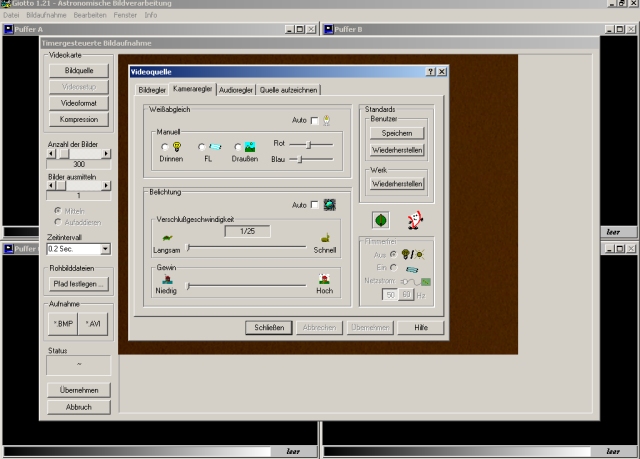

"Bildaufnahme" anklicken, "Timergesteuerte Bildaufnahme"
anklicken, "Bildquelle" anklicken, "Kameraregler" anklicken
(2. Registerkarte): Die Belichtungszeit auf 1/25 Sekunden setzen
Den Schieberegler "Gewinn" in die Mitte schieben

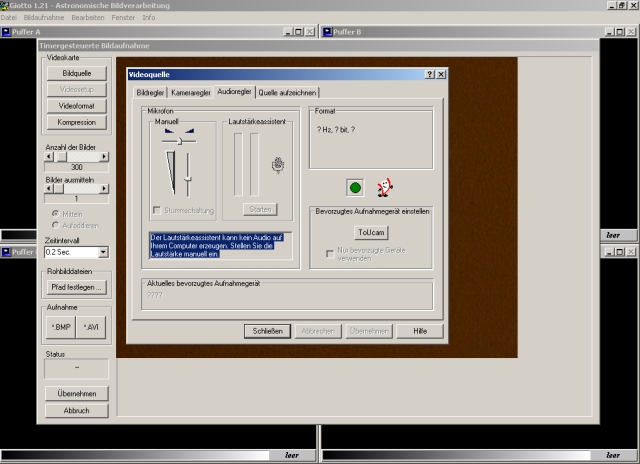

"Bildaufnahme" anklicken, "Timergesteuerte Bildaufnahme"
anklicken, "Bildquelle" anklicken, "Audioregler" anklicken (3. Registerkarte) Nur
"Audioregler" anklicken, dann "Quelle aufzeichnen" (4. Registerkarte)
ebenfalls nur anklicken,
nichts einstellen. Jetzt nochmals "Bildregler" (1.Registerkarte) anklicken.
"Übernehmen" anklicken, "Speichern" anklicken.
Videoformat (= Bildgröße) einstellen:
Giotto bietet verschiedene
Aufnahmeformate an:
- 640 x 480 Pixel, hier wird der gesamte Chip ausgelesen, ein einzelnes
Bild hat dann ca. 900 kB
- 352 x 288 Pixel, hier wird nur der mittlere Teil des Chip ausgelesen,
ca. 300 kB pro Bild
- 320 x 240 Pixel, hier werden 4 Pixel (2 wagrecht, 2 senkrecht) zu 1
zusammengerechnet, ca. 230 kB pro Bild
- 240 x 176 Pixel, ca.125 kB pro Bild
- 176 x 144 Pixel, ca. 75 kB pro Bild
- 160 x 120 Pixel, ca. 60 kB pro Bild Um das Objekt am Bildschirm
darzustellen, auf das Format 640 x 480 gehen (damit hat man den maximalen
Bildauschnitt, den die Webcam sieht).
Bild am Monitor
darstellen:
"Timergesteuerte Aufnahme" anklicken. War das Objekt hell genug
und stand sauber in der Mitte, müßte ein verwaschener Lichtklecks
auf dem Monitor sichtbar sein. Mit der Fernbedienung jetzt den Klecks
mittig zentrieren. Anschließend langsam an der Schärfe regeln. Wird der
Lichtklecks kleiner, ist es die richtige Richtung. Wird der Klecks wieder
größer, ohne daß vorher das Objekt scharf mit Details zu sehen war, ist
die Belichtungszeit zu lange. Belichtungszeit (Registerkarte 2) um 1 oder mehrere Stufen
reduzieren, Bildhelligkeit (Registerkarte 1) ebenfalls reduzieren. Nochmal scharf stellen.
Als Übungsobjekt eignet sich besonders der Mond (er ist hell genug und
so groß, daß man ihn leicht findet, durch die Oberflächendetails kann man
auch sehr gut scharf stellen), aber auch terrestrische Objekte
(Kirchturmspitze, Giebel eines Hauses, Baum am Horizont) sind dafür
geeignet - hier muß allerdings die Nachführung des Teleskops ausgeschaltet
sein!
Bis jetzt habe ich
die Einstellungen 640 x 480 für Sonne und Mond verwendet, die Einstellung
352 x 288 eignet sich für Planetenaufnahmen. Bei allen anderen
Einstellungen ist mir persönlich das Bild zu klein...
Weißabgleich:
Ist das Bild richtig scharf, kann man das Häkchen bei s/w (Registerkarte
1) wegmachen und
die Farben mit den Schiebereglern für Rot und Blau (Registerkarte 2) regeln
- der automatische Weißabgleich funktioniert bei
wenig Licht nicht richtig - sowie die
Sättigung und Gamma (Registerkarte 1) einstellen ...

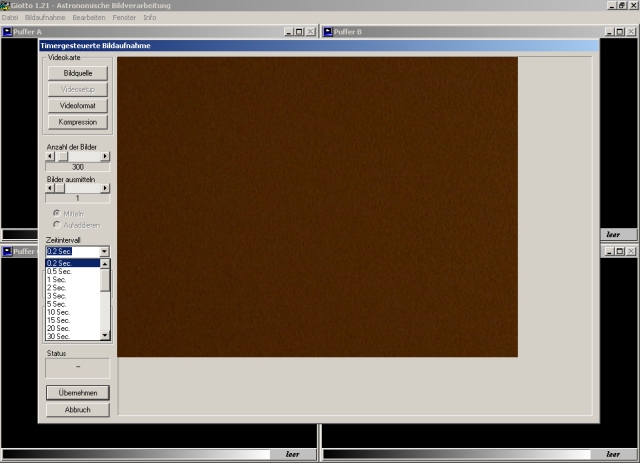

Zeitlicher Abstand der einzelnen Bilder einstellen:
Möchten Sie astronomische Aufnahmen machen, empfiehlt es sich, viele
Aufnahmen kurz hintereinander zu machen (z. B. alle 0,2 Sekunden) und sie
anschließend mit Giotto zu zentrieren und aufzuaddieren. Bei
Zeitrafferfilmen (Wolken über einer Landschaft, Aufblühen einer Blume,
Verlauf einer Sonnen- oder Mondfinsternis) sind längere Zeitabstände
zwischen den einzelnen Aufnahmen sinnvoll (z. B. alle 2 Minuten ein Bild)
Bei Mond- und Sonnenaufnahmen mindestens 300 Bilder aufnehmen, bei Planeten
oder Sternen ca. 1200 Bilder aufnehmen. Nach der Aufnahme der Rohbilderserie oder des .avi Files sollten die
gewonnenen Dateien sofort in ein anderes Verzeichnis gespeichert werden,
da sie sonst bei der nächsten Aufnahme-Serie überschrieben werden...
|
